Цифровий терморегулятор для інкубатора STC 1000 10А 220В

Терморегулятор термостат цифрової 2 реле - 50~99С 220В 10А STC-1000 використовується для підтримки температури на заданому рівні шляхом включення/ виключення електричних нагрівачів/ охолодження приладів. Цільне використання: управління сучасними системами опалення, кондиціювання, суші, інкубаторами, акваріумами, терраріумами і т.п.

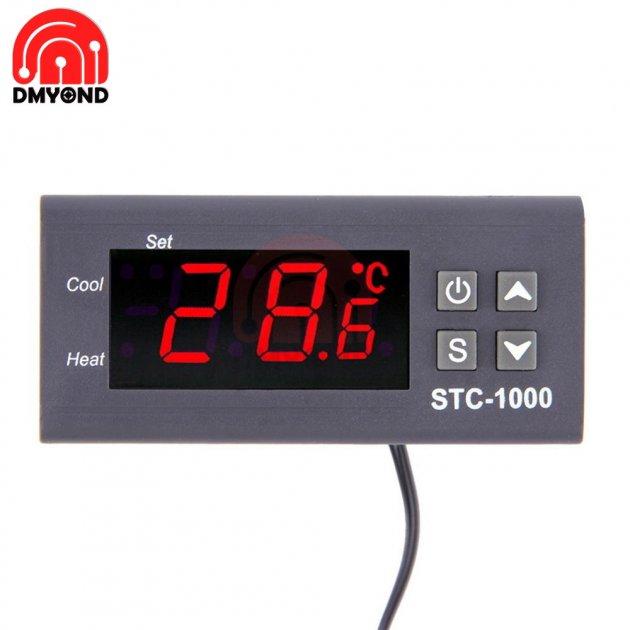

Термегулятор STC-1000 оснащений LED дисплеїв з символами червоного кольору, чотирма кнопками керування і виносним датчиком температури.
Датчик температури - це термістор з опіром 10 км. Довжина проводу датчика 1 м. Датчик герметично запав у металеву колбу завдовжки 20 мм і діаметром 4 мм. Герметична колба дозволяє використовувати датчик у вологому середовищі. Датчик витримує температуру від -50 до 99 градусівC.
Під час виходу датчика з ладу на дисплеї терморегулятора буде показано напис EE і звучатиме безперервний звуковий сигнал високої тональності.
Під час виходу вимірювальної температури за межі можливості датчика на дисплеї терморегулятора буде показано напис HH і звучатиме безперервний звуковий сигнал високо тональності.
Ми споживаємо термостат STC 1000 від побутової електромережі з навантаженням 110 — 240 у змінному струмі.
Схема з'єднання терморегулятора STC 1000 зображення No 3.
Терморегулятор STC-1000 призначений для монтажу в щит або пульт. Розміри передній панелі 75 x 34,5 мм, розміри монтажної частини 71 x 29 мм.
Терморегулятор STC-1000 має чотири кнопки для налаштування:

• Кнопка з символом увімкнення використовується для вмикання або вимикання термостату;
• Кнопка, позначена S, використовується для перемикання між пунктами меню;
• Кнопки з символами стрілок вгору і вниз можна використовувати для збільшення і зменшення значення пункту меню і переходу між пунктами меню.

Щоб увімкнути терморегулятор STC 1000 потрібно натиснути і протягом 1 секунди утримувати кнопку з символом увімкнення. Щоб вимкнути, вам слід натиснути і протягом трьох секунд утримувати кнопку з символом увімкнення.
Щоб увійти до меню терморегулятора STC 1000 натисніть і протягом 3 секунд утримуватиме кнопку S. Після цього на дисплеї буде показано позначку F1. Щоб перейти між пунктами меню, вам слід натиснути кнопки з символами стрілок. Щоб ввести значення у пункті меню, вам слід натиснути і постійно утримувати кнопку S, а кнопками зі стрілками вводити потрібне значення.
Пункти меню терморегулятора STC 1000:

• F1 — це вибір бажаної температури. Одна клавіша змінює температуру на 0,1 °C. Можливі значення -50 - +99 °C, типове значення 10 градусівC.
• F2 - значення гістерезиса. Одна клавіша змінює температуру на 0,1 °C. Можливі значення 0,3 — 10 градусівC, типове значення 0,5 °C.
• F3 — це час затримки перед створенням реле. Один натиск змінює значення на одну хвилину. Можливі значення 1 - 10 хвилин, значення 3 хвилини.
• F4 - калібрування датчика температури. Одна клавіша змінює температуру на 0,1 °C. Можливі значення - 10 - +10 °C, типове значення 0 градусівC.

Всі параметри зберігаються в енергозалежній пам’ яті.
Принцип терморегулятора STC 1000:
Якщо поточна температура нижче встановленої мінус значення гістерізису довше часу затримки — замикається реле, позначене Heating, а на дисплеї поблизу напису Heating загориться точка.
Якщо поточна температура вища від встановленої плюс значення гістерізису довше часу затримки - замикається реле, позначене Cooling, а на дисплеї біля напису Cooling загориться точка.
У терморегуляторі STC-1000 встановлено два релі, які розраховані на комутацію струму 10 А при напруженні 220 У змінному струмі. Реле і схема живлення терморегулятора ґальванічно розв’язані, тому можна коммутувати напруження від стресу харчування.

Характерики:

модель: STC 1000;
кількість реле: 2 шт.;
комутовані навантаження: 10 А при напруженні 220 У змінному струмі на кожен релі;
Напруження живлення: 110 - 240 У змінному струмі;
Кількість вимірюваної температури: -50 до 99 градусівC;
Точність: 1°C;
роздільна здатність: 0,1 °C;
датчик: термістор з опозицією 10 км;
Розмір колби датчика: довжина 20 мм, діаметр 4 мм;
довжина кабеля датчика: 1 м;
Час затримки: 1 — 10 хвилин;
калібрування датчика температури: -10 - +10 °C;
розміри передньої панелі: 75 x 34,5 мм;
розмір монтажної частини: 71 x 29 мм;
Розмір терморегулятора: 75 x 35 x 85 мм;
вага комплекту: 104 р.

Комплект поставки:

• Терморегулятор термостат цифровий 2 реле - 50~99С 220В 10А STC-1000
• Виносний датчик температури;
• Підручник з англійської мови.
